NHỮNG ĐIỀU BẠN CHƯA BIẾT VỀ SỰ ẢNH HƯỞNG, ỨNG DỤNG CỦA HỆ THỐNG THỦY LỰC TRONG ĐỜI SỐNG

SẢN PHẨM, THIẾT BỊ NGÀNH THỦY LỰC

Thủy lực và hệ thống thủy lực

Thủy lực là gì?

Hiện nay, Thủy lực là từ không còn xa lạ trong các ngành công nghiệp nặng, công nghiệp nhẹ và thậm chí là trong đời sống hàng ngày.

Thủy lực là một từ mô tả sự vận chuyển lực của chất lỏng trong một môi trường giới hạn, là một cơ năng hoạt động thông qua lực của áp suất chất lỏng. Chuyển động cơ học được tạo ra bởi chất lỏng được bơm thông qua sự chuyển động của piston.

Chất lỏng có thể là dầu (dầu thủy lực), hóa chất…

Hệ thống thủy lực

Với nhiều ứng dụng khác nhau trong nhiều ngành công nghiệp và là một phương pháp vô cùng hiệu quả bằng cách sử dụng chất lỏng được điều áp. Áp suất chất lỏng tác động lên mọi phần của khoang chứa để tạo ra lực vô cùng lớn nên hệ thống thường được sử dụng nhiều trong các ngành công nghiệp nặng.

Hệ thống thủy lực được tạo thành từ các bộ phận chính : Bộ nguồn thủy lực, Xi lanh Thủy lực , van thủy lực, bơm thủy lực.

Bộ nguồn thủy lực

Là bộ phận phận phân phối dầu thủy lực ra vào xi lanh. Bao gồm : Thùng dầu thủy lực, tủ điều khiển, motor điện, bơm thủy lực, các ống và khớp nối thủy lực, van thủy lực…

Bộ nguồn thủy lực mini

Xi lanh thủy lực (Hydraulic cylinder)

Xi lanh thủy lực là động cơ thủy lực tuyến tính và là bộ phận chính của cơ cấu truyền động thủy lực, nó được ví như là một một cơ bắp vì khi hoạt động nó chuyển đổi năng lượng thủy lực trở lại chuyển động cơ học.

Xi lanh thủy lực có rất nhiều tên gọi : ben thủy lực, ty ben thủy lực…

Trong truyền dẫn thủy lực, môi trường chất lỏng thường là Dầu thủy lực ( dầu thủy lực 32, 46, 68)

Cấu tạo chính:

• Ống xi lanh thủy lực (nòng ben hay nòng Xi lanh) thường được làm từ thép hợp kim được mài nhẵn, mịn. Chức năng của ống ben thủy lực là chứa và giữ áp suất xi lanh.
• Thanh Piston ( piston rod) hay cần xi lanh, ty thủy lực, ty ben thủy lực được làm từ thép hoặc thép Mạ crom cứng, được mài tròn, đánh bóng, nhẵn mịn. và có các seal đính kèm giúp hạn chế và ngăn rò rỉ dầu thủy lực. Có chức năng kết thành phần của máy với thiết bị truyền động để thực hiện nhiệm vụ công việc theo như yêu cầu.
• Piston thủy lực: đây là chi tiết quan trọng, nó làm nhiệm vụ phân tách các vùng áp lực bên trong ống xy lanh. Thông thường, piston được lắp với thanh piston ( Cần XiLanh thủy lực, Ty Thủy lực) thông qua bu lông. Xung quan thành Piston được gắn các cọng seal Phốt Thủy lực bằng Cao su tổng hợp.
• Nắp chặn: giữ áp suất ở đầu xy lanh (đầu ben). Giữa đầu và ông xi lanh có lắp một vòng chứ O, gọi là Oring thủy lực hay Vòng Đệm hoặc Seal thủy lực.

Van thủy lực

Là bộ phận có chức năng điều khiển, phân phối dòng dầu, áp suất trong hệ thống thủy lực, phân chia và điều hướng dòng chảy của dầu thủy lực đi đúng hướng, ngăn chặn hoặc cung cấp dòng dầu thông qua cơ chế đóng mở. Các loại Van thường gặp:

• Van điều hướng: van thủy lực 1 chiều, van thủy lực 3/2, van thủy lực 4/2, van thủy lực 4/3, van thủy lực 5/3
• Van điều áp
• Van điều khiển lưu lượng dòng chảy

Bơm thủy lực

Là một trong những thiết bị quan trọng của hệ thống thủy lực và là nguồn động lực của hệ thống, thực hiện việc hút và đẩy chất lỏng thủy lực ở thùng chứa ới áp suất cao vào hệ thống các ống dẫn nhằm cung cấp cho xi lanh, lọc, van… hoạt động.

Chúng ta có thể có được 4 loại bơm chính như sau:

• Bơm thủy lực piston (hướng trục, hướng tâm) : là một trong số các loại bơm thể tích, trong đó sự chuyển dịch chất lỏng được thực hiện bằng cách đẩy chất lỏng ra khỏi khoang bằng các bộ phận nén ép.

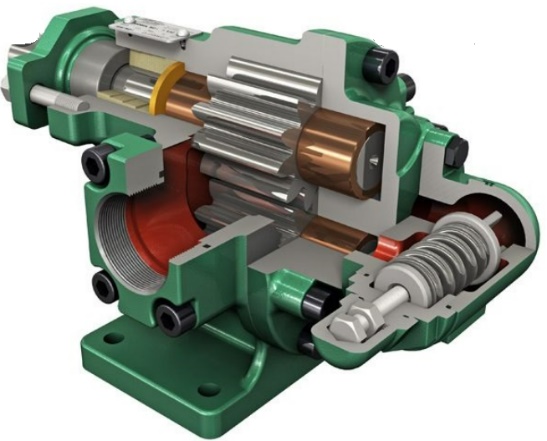

• Bơm thủy lực bánh răng (Bơm nhông – Gear Pump)

• Bơm thủy lực cánh gạt (Bơm lá – Vane Pumps)

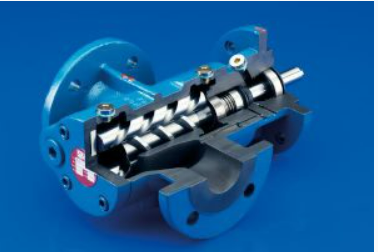

• Bơm thủy lực trục vít : được sử dụng nhiều nhất trong ngành công nghiệp thực phẩm, dược phẩm, công nghiệp sản xuất đường, ngành xử lý bùn thải, ngành sản xuất dầu… Ưu điểm vượt trội của bơm trục vít là bền, hoạt động êm ái hiệu quả nhưng nhược điểm của dòng bơm này là khó chế tạo vì yêu cầu độ chính xác cao, khi hư hỏng khó bảo hành, sửa chữa

Một vài ứng dụng điển hình của hệ thống thủy lực

Ngành thủy điện

Hệ thống thủy lực được ứng dụng rộng rãi trong ngành thủy điện:

• Đóng mở các cửa van của các công trình thủy điện, thủy lợi
• Giúp nâng hạ các cửa đập.

Ngành công nghiệp thép

Hệ thống thủy lực trong dây chuyền cán thép như: Hệ bơm mỡ bôi trơn các trục cán thép; Hệ thống đóng mở cửa lò nung; Hệ thồng băng tải; Hệ thống nâng hạ; hệ thống thu gom phôi liệu…

Ngành xây dựng: các loại xe kỹ thuật cơ giới như máy đào thủy lực, máy xúc, máy khoan cọc nhồi…

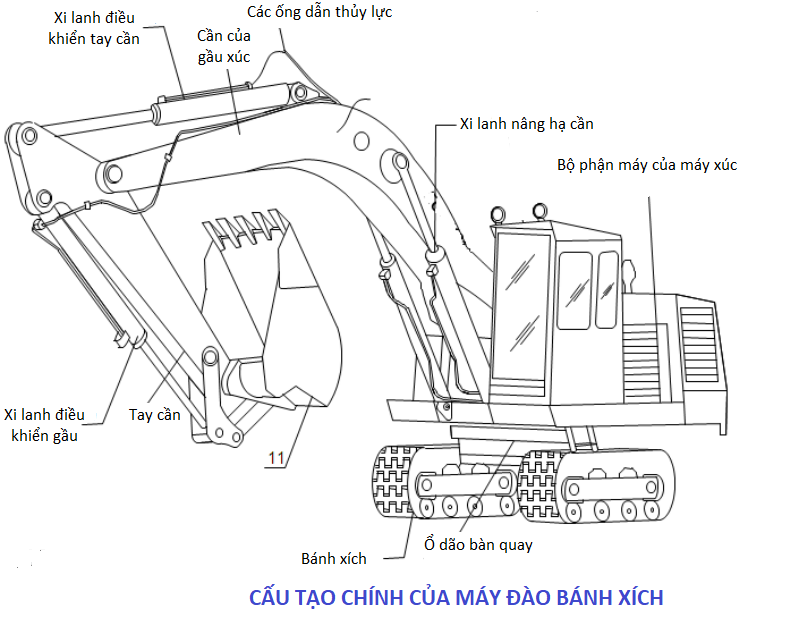

Máy xúc

Máy xúc hay còn gọi là máy đào cơ giới 1 gầu, là một loại máy móc cơ giới đa năng và được sử dụng chủ yếu trong ngành xây dựng , hoạt động dựa trên cơ cấu tay cần gắn liền với gầu đào để thực hiện thao tác đào, múc, đổ đất đá rời, vật liệu xây dựng dạng rời…đặc biệt là nó còn tham gia và giúp cho việc giải phóng mặt bằng, phá dỡ công trình một cách dễ dàng và nhanh chóng…nên được xem là một trong những loại máy chính của ngành xây dựng…

Gầu xúc được vận hành bằng hệ cơ cấu xi lanh thủy lực hay còn gọi là Ty thủy lực.

Các loại máy đào : máy xúc Doosan, máy xúc Komatsu, xe xúc đào hyundai, xe xúc đào bánh xích Hitachi, máy xúc Kobelco…

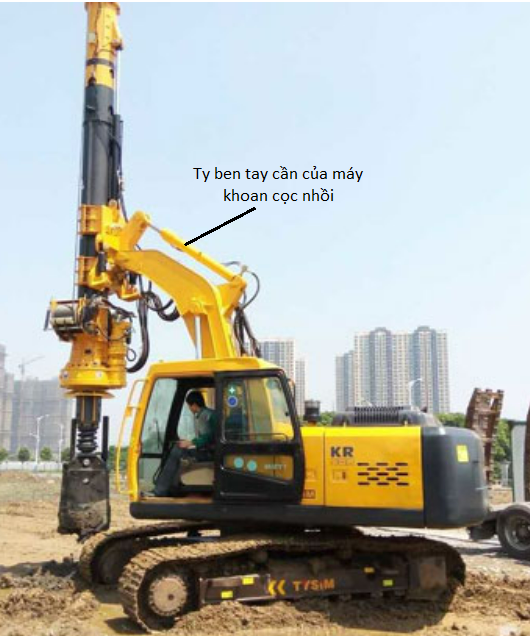

Máy khoan cọc nhồi

Xe khoan cọc nhồi mini bánh xích, dùng trong các công trình dân dụng

Ngành công nghiệp rác thải

Rác thải đã qua sử dụng, các chai nhựa plastic, bìa carton… nếu để thành đống thì rất mất diện tích nên chứng sẽ được đưa vào máy ép để ép lại thành bánh to… có thể dễ dàng xử lý và di chuyển.

Cơ chế ép rác thải dựa trên lực nén từ Xi lanh thủy lực như hình bên dưới.

Máy ép bìa carton phế thải

Ngành công nghiệp sản xuất xe cơ giới chuyên dụng

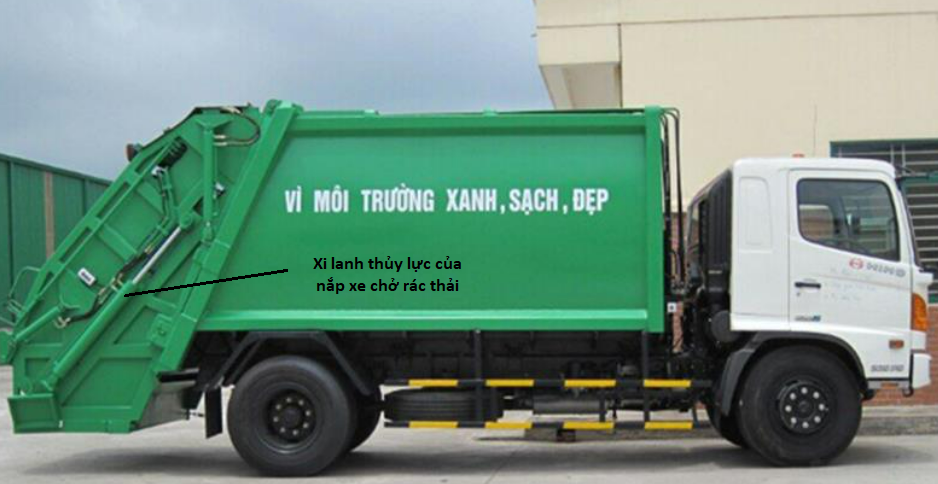

Xe chở rác

Hệ thống xi lanh thủy lực (ty ben thủy lực) tại thùng ép rác giúp đóng mở nắp để xe có thể vận hành nạp và ép rác vào bên trong thùng chứa rác.

Xe chở và ép rác thải

Xe Forklift

Được sử dụng để nâng hàng trong các nhà máy, nhà xưởng, các kho hàng…

Xi lanh khung nâng (Lifting Cylinder Mast) và Xi lanh nghiêng (Tilt Cylinder) là bộ phận giúp cho khung nâng hoạt động linh hoạt, dễ dàng bốc xếp hàng hóa và di chuyển an toàn trên đường.

Ngành công nghiệp sản xuất sản phẩm nhựa

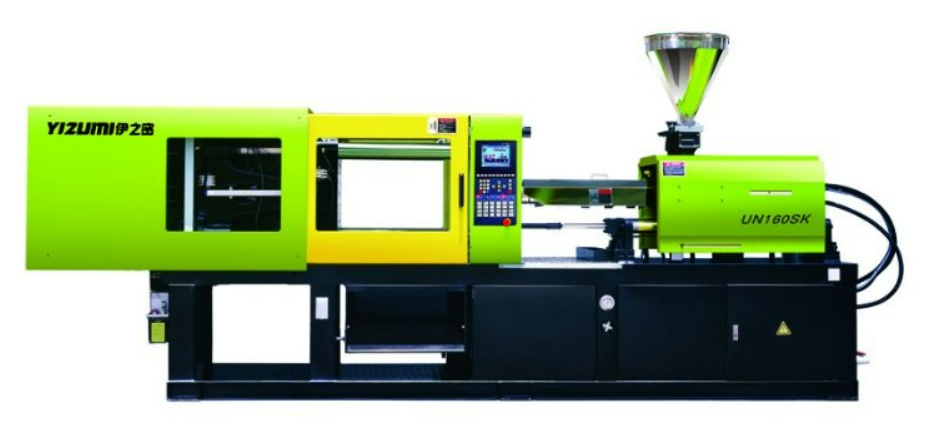

Máy ép phun nhựa

Hệ thống thủy lực giúp việc di chuyển đế khuôn, cho phép khuôn đóng hay mở – nhựa nóng chảy qua khuôn hay không.

Hệ thống thủy lực: cung cấp lực để đóng và mở khuôn tạo ra và duy trì lực kẹp làm cho trục vít máy ép nhựa quay và chuyển động tới lui tạo lực cho chốt đẩy và sự trượt của lõi mặt bên. Hệ thống này bao gồm: bơm, van, motor, đường ống đẫn và thùng chứa dầu.

Ngoài ra hệ thống thủy lực còn được áp dụng trong các ngành hàng hải, khai khoáng, đóng gói…
